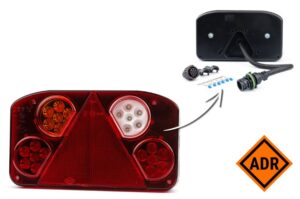

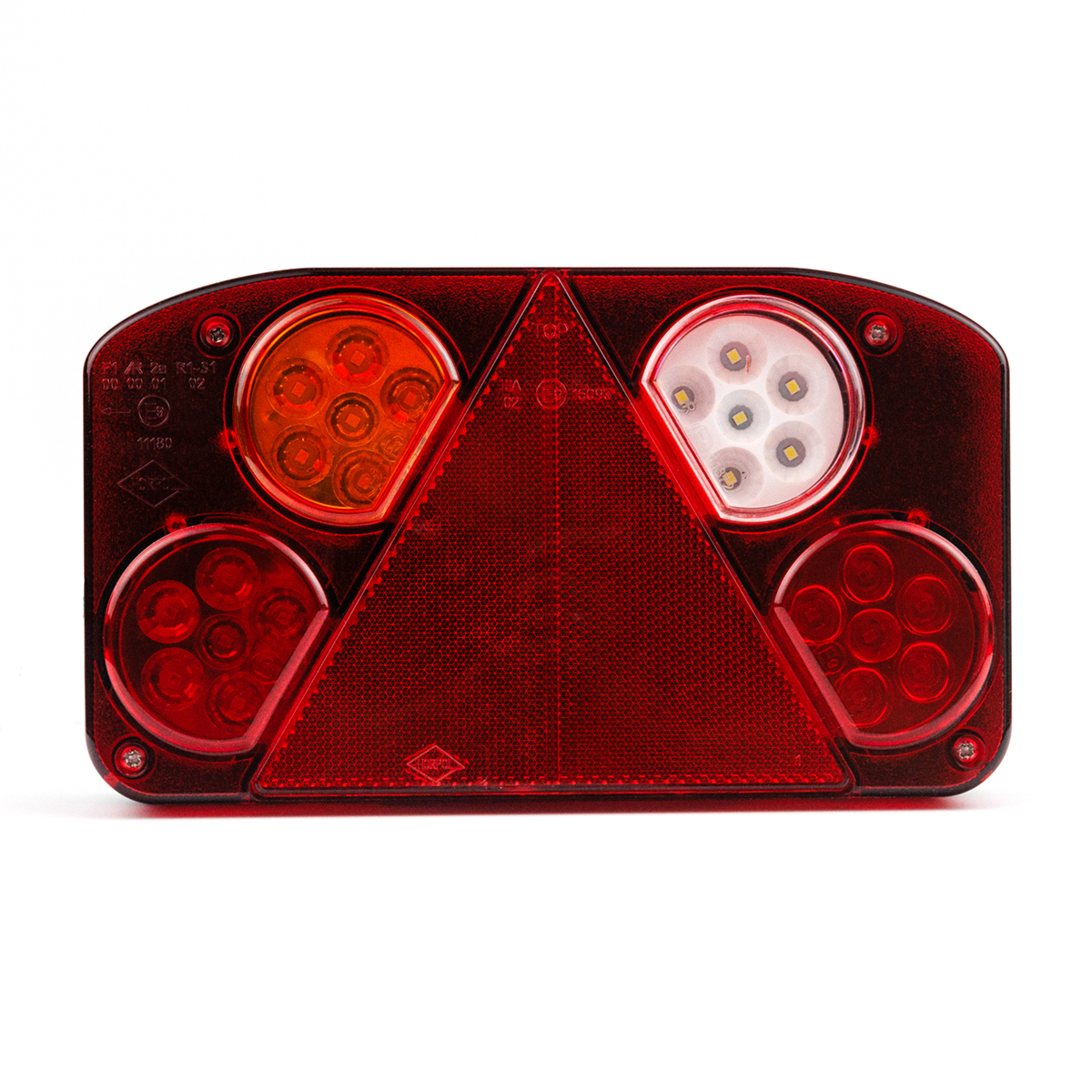

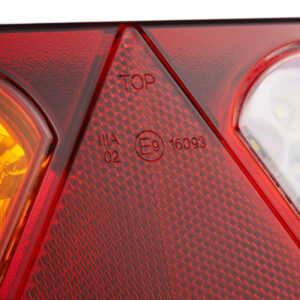

LZD 2507/ADR/0,5M/AMP7 ist eine linke, kombinierte LED-Heckleuchte mit dreieckigem Rückstrahler, die für die Montage an Fahrzeugen bestimmt ist, die zum Transport gefährlicher Güter eingesetzt werden. Die ADR-Version ist für den Einsatz an Fahrzeugen ausgelegt, die den Anforderungen des ADR-Übereinkommens entsprechen.

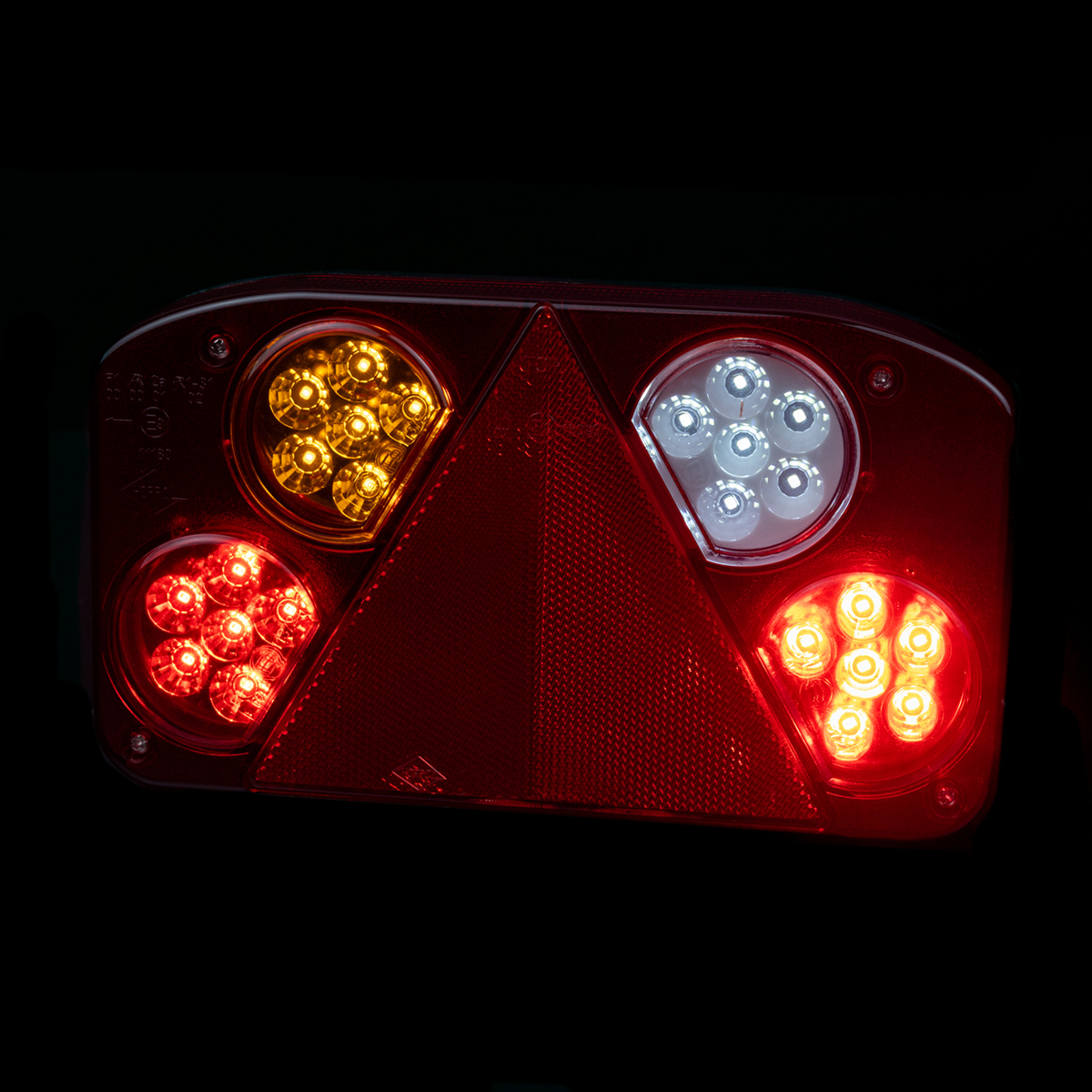

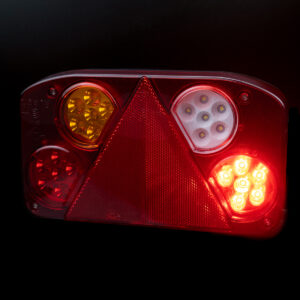

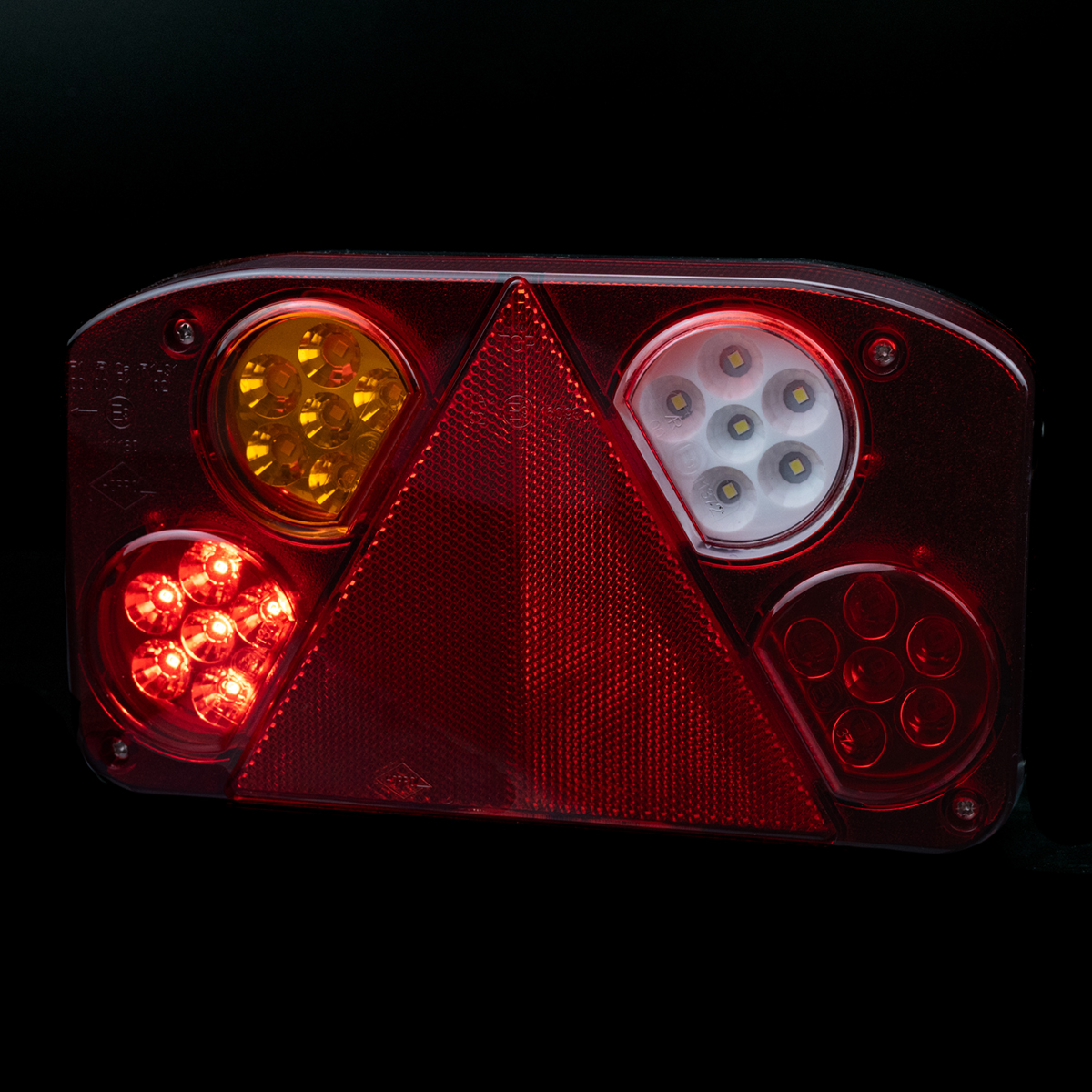

Die Leuchte ist mit 24 LEDs ausgestattet und vereint in einem Gehäuse die Funktionen Schlusslicht, Bremslicht, Rückfahrlicht, Nebelschlussleuchte und hinterer Fahrtrichtungsanzeiger. Die Konstruktion verfügt über keine Kennzeichenbeleuchtung.

Leistungsaufnahme der einzelnen Lichtfunktionen:
– Schlusslicht: 0,2 W/12 V; 0,4 W/24 V;
– Bremslicht: 1 W/12 V; 2,4 W/24 V;
– Rückfahrlicht: 1,2 W/12 V; 2,4 W/24 V;
– Nebelschlussleuchte: 1,9 W – 12/24 V;
– hinterer Fahrtrichtungsanzeiger: 1,7 W – 12/24 V.

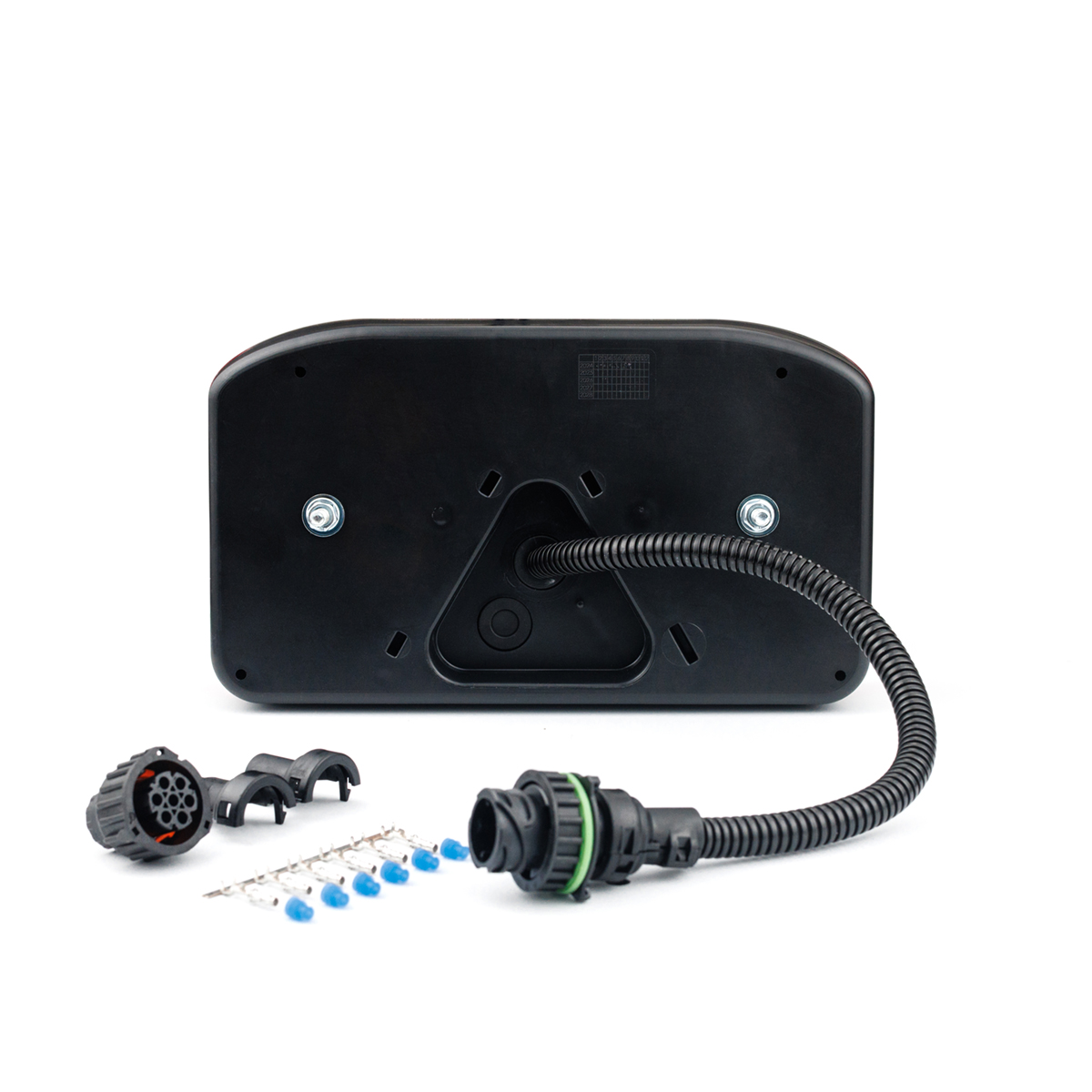

Das Modell arbeitet mit einer Spannung von 12/24 V und ist mit einem 6 × 0,5 mm² Kabel mit einer Länge von 0,3 m ausgestattet. Das Kabel befindet sich in einem Schutzschlauch und ist mit einer 7-poligen AMP-Buchse versehen. Der 7-polige AMP-Stecker wird separat mitgeliefert.

Die einzelnen Kabel sind den entsprechenden Lichtfunktionen zugeordnet:
– weiß – Masse;
– schwarz – Schlusslicht;
– rot – Bremslicht;
– gelb – Fahrtrichtungsanzeiger;
– grau – Rückfahrlicht;
– blau – Nebelschlussleuchte.

Die Leuchte ist für den Betrieb bei Temperaturen von -30 °C bis +50 °C ausgelegt. Der Schutzgrad beträgt IP55 für die Leuchte und IP68 für die Module und gewährleistet einen entsprechenden Schutz gegen Staub und Wasser.

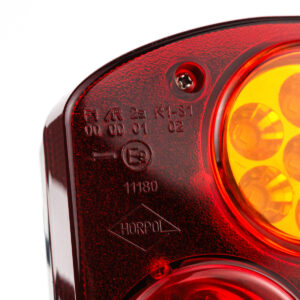

Das Produkt erfüllt die Anforderungen der EMV-Homologation R10 und gewährleistet eine ordnungsgemäße Zusammenarbeit mit den elektronischen Systemen moderner Fahrzeuge.
